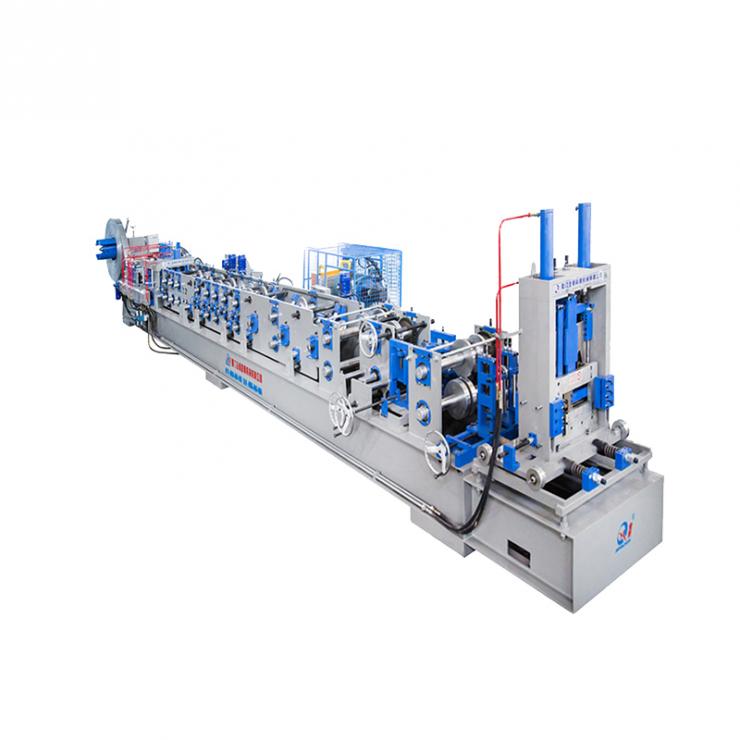

Snelwissel CZ Gording Rolvormmachine

Voordelen van de automatische snelwissel C-gordingmachine:

1. Automatisch wisselen van gordingafmetingen binnen één minuut, zonder dat u rollen of afstandhouders hoeft te verwisselen.
2. Produceer zowel C- als Z-gording. Bespaar plaats en kosten.
3. Post-cut-ontwerp: u hoeft zich geen zorgen te maken over verdraaiing en uitwaaiering veroorzaakt door het pre-cut-ontwerp.
4. Met een computergestuurd systeem dat eenvoudig te bedienen is en tijd en kosten bespaart.
5.Optioneel: na-snijsysteem of vliegensnijsysteem.

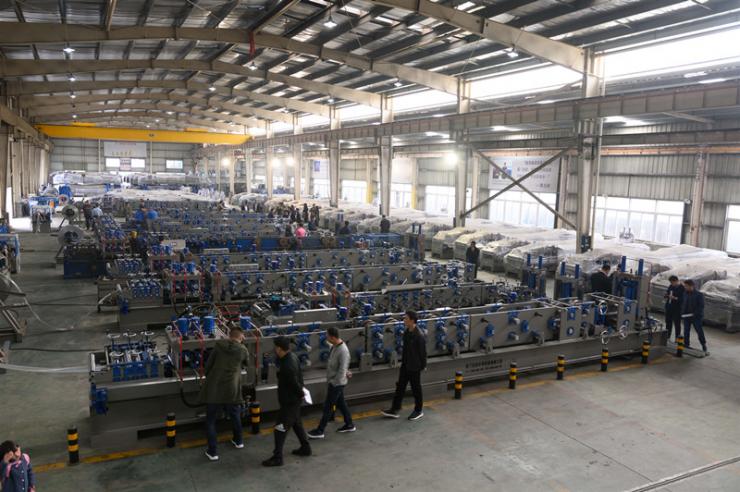

Wij zijn de eerste en enige fabriek met een volledige bak- en afwerkingslijn voor de verwerking van reserveonderdelen.

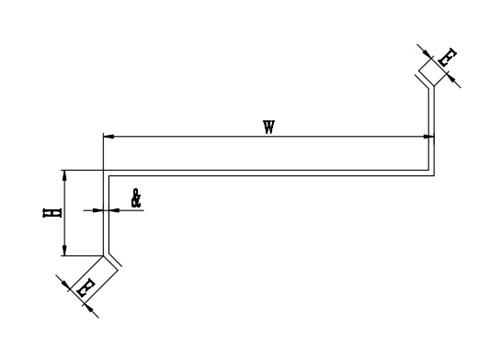

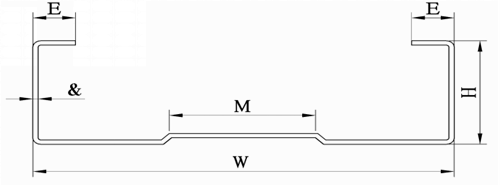

Profieltekening

Productspecificatie

Belangrijkste kenmerken ：

1. Aanvoermateriaalgeleider en nivelleringsinrichting

Het eerste onderdeel van onze CZ-gordingvormmachine is de toevoermateriaalgeleider met twee rollen (één opwaartse en één neerwaartse rol).

Dan het nivelleringsmechanisme: 5 rollen (2 omhoog en 3 omlaag) voor het rechtzetten en nivelleren.

De diameter van de massieve as en de assen is φ100mm

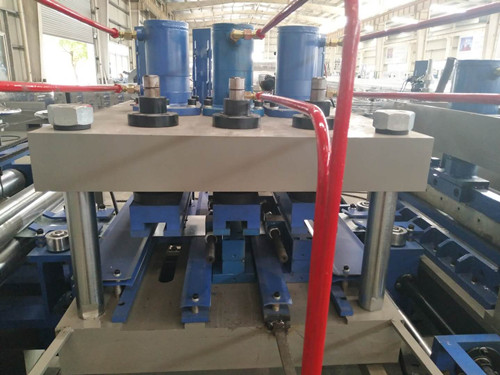

2. Voorponssysteem

Twee sets ponsstations met 3 cilinders (één voor één gat en twee voor twee gaten.)

We kunnen ook drie of meer stanssets maken, afhankelijk van uw wensen.

3. Rollen en assen van de C-gordingmachine

Rollen vervaardigd uit lagerstaal GCr15, nauwkeurig bewerkt, hard verchroomd;

Assen vervaardigd uit #45 staal of Gcr15 voor optionele,

Hoofdasdiameter = φ80/65 mm, behandeld voor afschrikken en ontlaten

4. CZ gordingmachine na-snijsysteem
Als u de materiaalgrootte verandert, hoeft u niet van frees te wisselen. U hoeft alleen maar aan de schroef te draaien.

U kunt de hoogte van de gording en de breedte van de onderkant onbeperkt wijzigen.
Snijbladen gemaakt van hoogwaardig gegoten staal Cr12 met warmtebehandeling
Snijframe gemaakt van hoogwaardig 30 mm staalplaat door middel van lassen

5. Controlesysteem
C-gordingmachine besturingskast
(Merk touchscreen: WEINVIEW, merk omvormer: Finland VOCAN/Taiwan DELTA/ALPHA, merk encoder: Japan Koyo/OMRON)

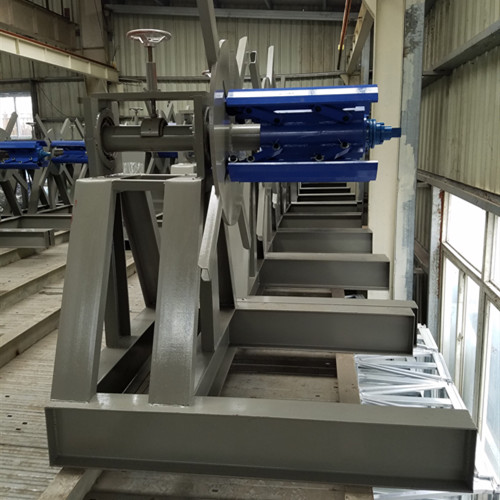

6. Afwikkelaar
CZ gordingmachine afwikkelaar
Eén set handmatige afwikkelaar, niet-aangedreven, handmatig te bedienen krimpen en stoppen van de binnenboring van de stalen spoel
Maximale invoerbreedte: 500 mm, spoel-ID-bereik 470 mm ± 30 mm
Capaciteit: Max. 3 ton

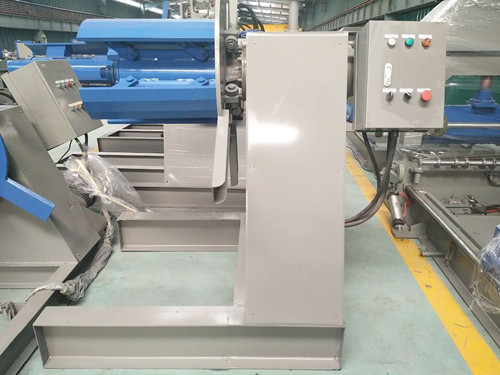

Wij bieden een hydra-afwikkelaar aan als uw optie

7. C-gording-uitgangsrek
Niet-aangedreven, drie eenheden
