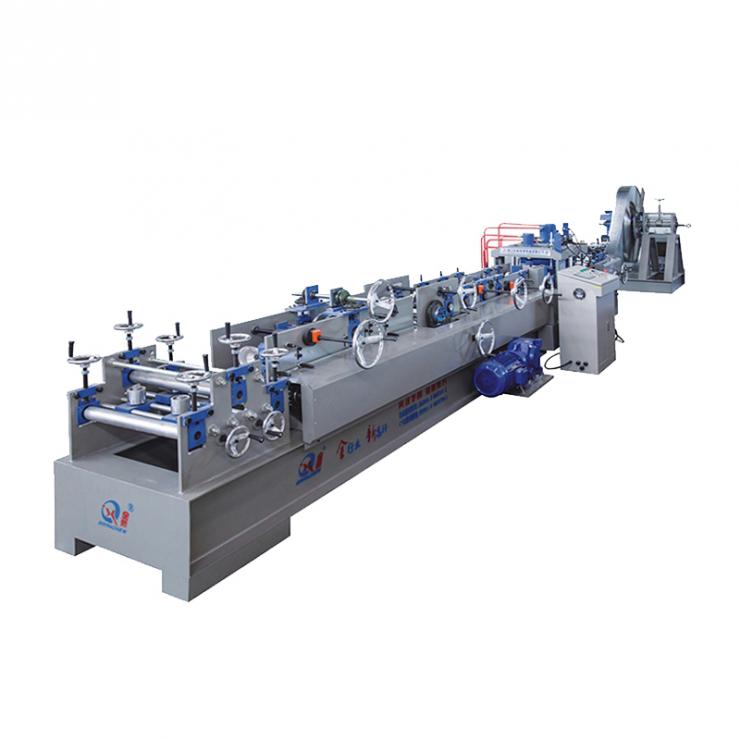

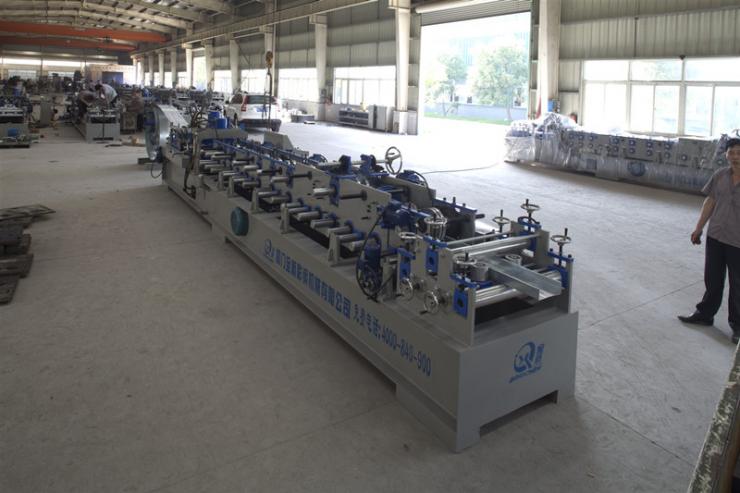

Volledig automatische C-gordingrolvormmachine

Wij zijn de eerste en enige fabriek met een volledige bak- en afwerkingslijn voor de verwerking van reserveonderdelen.

Productspecificatie

Hoofdonderdelen

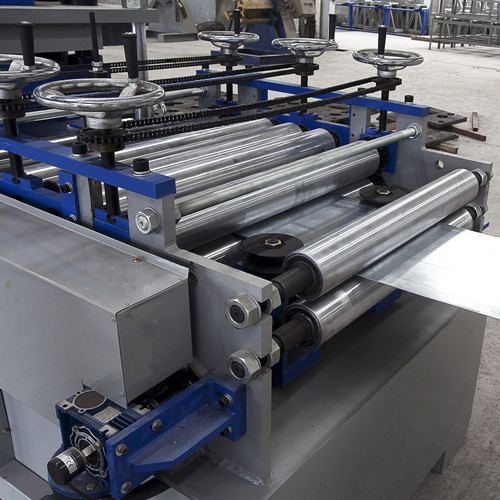

1. Aanvoermateriaalgeleider en nivelleringsinrichting
Twee rollen (één omhoog en één omlaag) voor de materiaalgeleiding en 5 rollen (2 omhoog en 3 omlaag) voor het richten.

massief en assen diameter=φ95mm

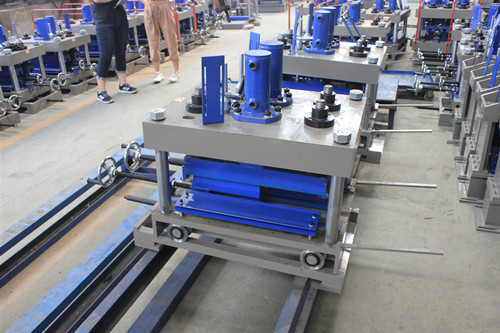

2. Voorponssysteem
Twee sets ponsapparaten met drie cilinders (één cilinder voor één gat en twee cilinders voor twee gaten.)
Ook kunnen er drie of meer stanssets worden gemaakt, afhankelijk van de wensen van de klant.

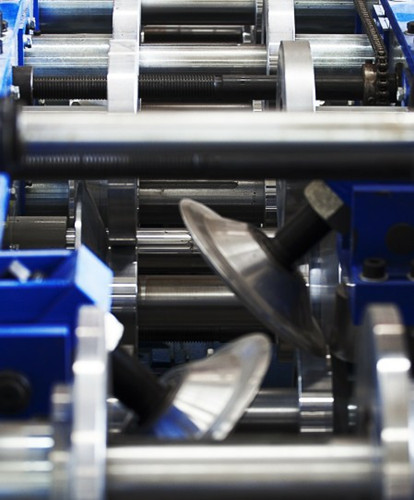

3. Rollen en assen van de C-gordingmachine
Rollen zijn gemaakt van lagerstaal GCr15, nauwkeurig bewerkt, hard verchroomd;

Leunende rollen zijn gemaakt van Cr12;
Assen vervaardigd uit staal #45 of Gcr15 voor optioneel, hoofdasdiameter = φ80/65 mm, behandeld voor afschrikken en ontlaten

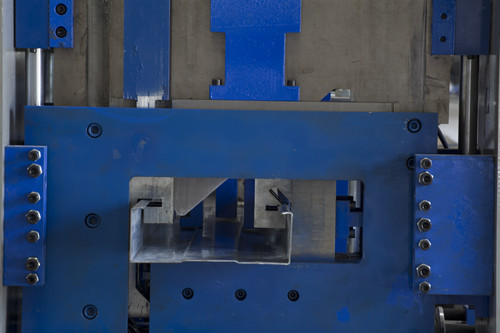

4. C-gordingmachine na-snijsysteem:
Geen noodzaak om de snijder te wisselen voor een andere maat;

Onbeperkte specificatiewijzigingen voor hoogte en bodembreedte;
Snijbladen gemaakt van hoogwaardig gegoten staal Cr12 met warmtebehandeling
Snijframe gemaakt van hoogwaardig 30 mm staalplaat door middel van lassen

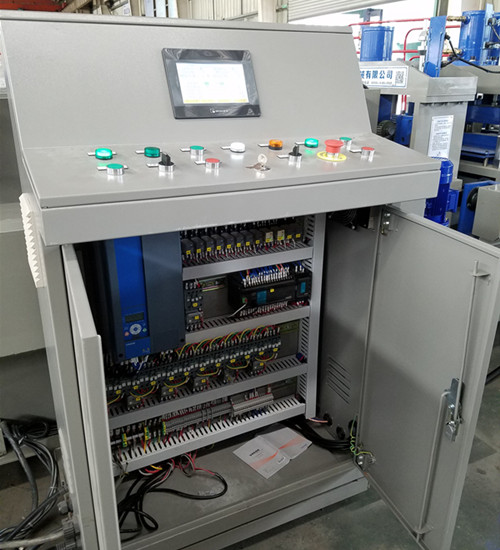

5. Controlesysteem
C-gordingmachine besturingskast
(Merk touchscreen: WEINVIEW, merk omvormer: Finland VOCAN/Taiwan DELTA/ALPHA, merk encoder: Japan Koyo/OMRON)

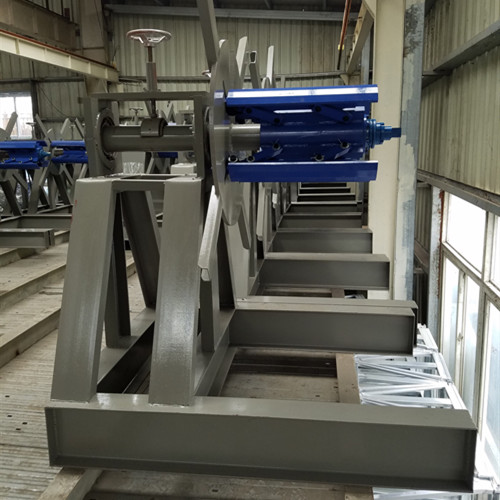

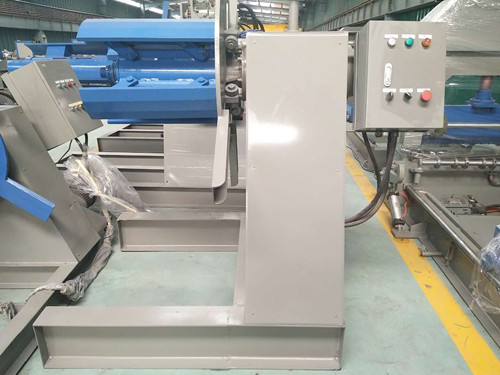

6. Afwikkelaar
C-gordingmachine-afwikkelaar
Eén set handmatige afwikkelaar, niet-aangedreven, handmatig te bedienen krimpen en stoppen van de binnenboring van de stalen spoel
Maximale invoerbreedte: 500 mm, spoel-ID-bereik 470 mm ± 30 mm
Capaciteit: Max. 3 ton

We hebben ook een hydra-afwikkelaar als optie

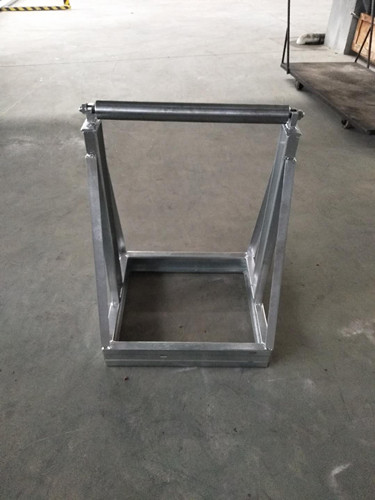

7. C-gording-uitgangsrek
Niet-aangedreven, drie eenheden
