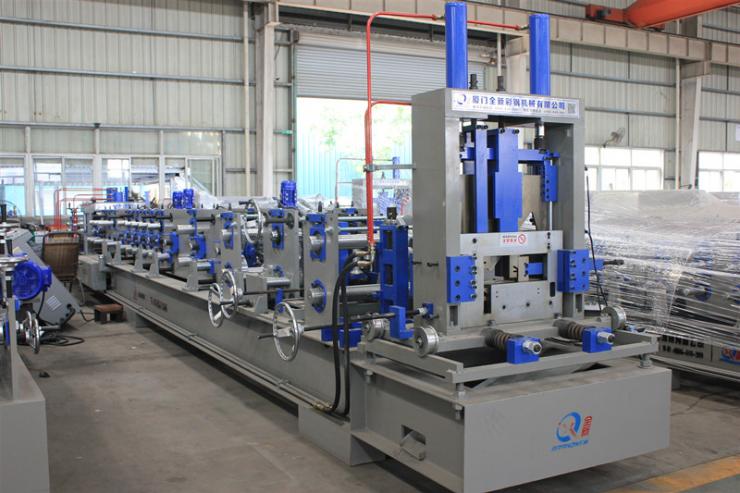

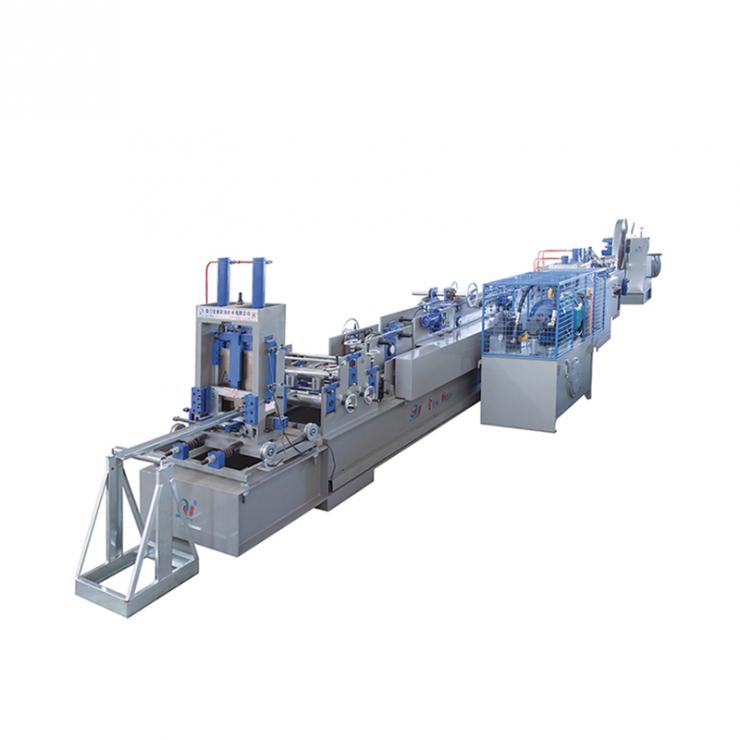

C-kanaal rolvormmachine

Voordelen van de automatische C-kanaalrolvormmachine:

1. Automatisch wisselen van maat binnen één minuut, zonder dat u rollen of afstandhouders hoeft te verwisselen.

2. Post-cutting ontwerp: u hoeft zich geen zorgen te maken over torsie en uitwaaiering veroorzaakt door het pre-cutting ontwerp.

3. Met een computergestuurd systeem dat eenvoudig te bedienen is en tijd en kosten bespaart.

4. Optioneel kunt u kiezen voor een na-snijsysteem of een vliegensnijsysteem.

Wij zijn de eerste en enige fabriek met een volledige bak- en afwerkingslijn voor de verwerking van reserveonderdelen.

Profieltekening:

Productspecificatie:

Belangrijkste kenmerken:

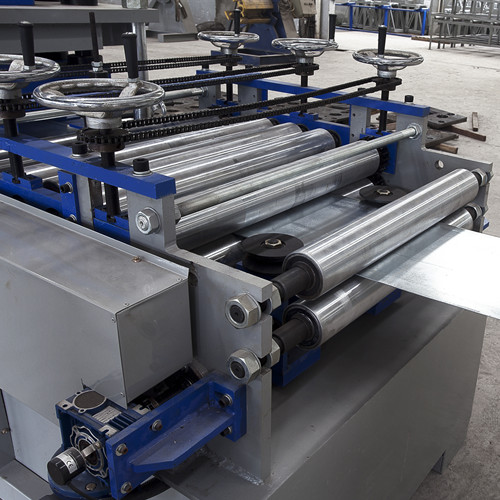

1. Aanvoermateriaalgeleider en nivelleringsinrichting

Twee rollen (één opwaartse en één neerwaartse rol) voor de materiaalgeleiding en 5 rollen (2 opwaartse en 3 neerwaartse rollen) voor het richten. Massieve en assendiameter = φ 110 mm

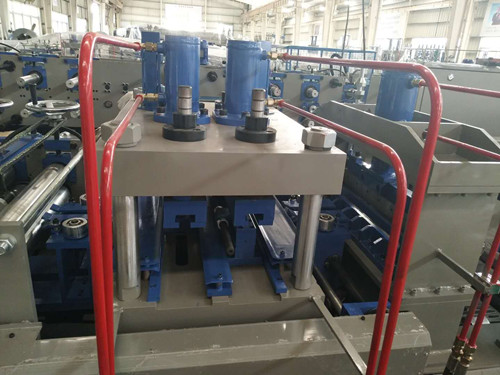

2. Voorponssysteem
Met 3 cilinders (één cilinder voor één gat en 2 cilinders voor twee gaten.)
Ook kunnen we indien nodig meer ponssets maken.

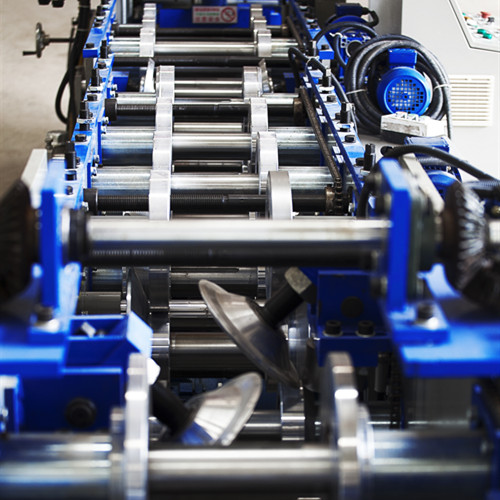

3. Rollen en assen van de C-gordingmachine
Alle rollen zijn vervaardigd uit lagerstaal GCr15, nauwkeurig bewerkt en voorzien van een harde chroomlaag;
Assen vervaardigd uit #45 staal of Gcr15 voor optionele,

Hoofdasdiameter = φ90/75 mm, behandeld voor afschrikken en ontlaten

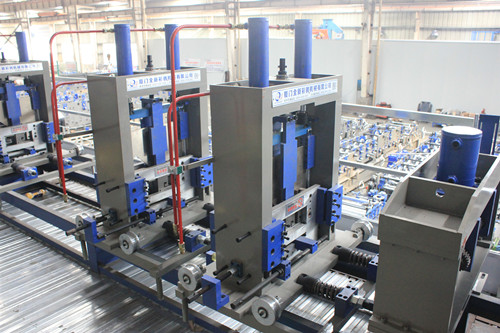

4. C-gordingmachine na-snijsysteem:
Geen noodzaak om de snijder te wisselen voor een andere maat; Onbeperkte specificatiewijziging voor hoogte en bodembreedte;
Snijbladen gemaakt van hoogwaardig gegoten staal Cr12 met warmtebehandeling
Snijframe gemaakt van hoogwaardig 30 mm staalplaat door middel van lassen

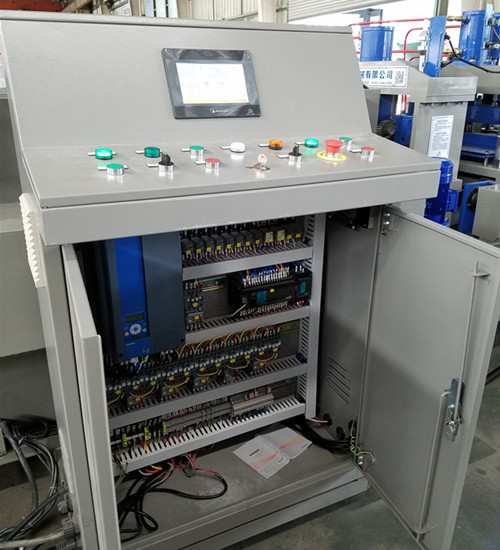

5. Controlesysteem
C-gordingmachine besturingskast
(Merk touchscreen: WEINVIEW, merk omvormer: Finland VOCAN/Taiwan DELTA/ALPHA, merk encoder: Japan Koyo/OMRON)

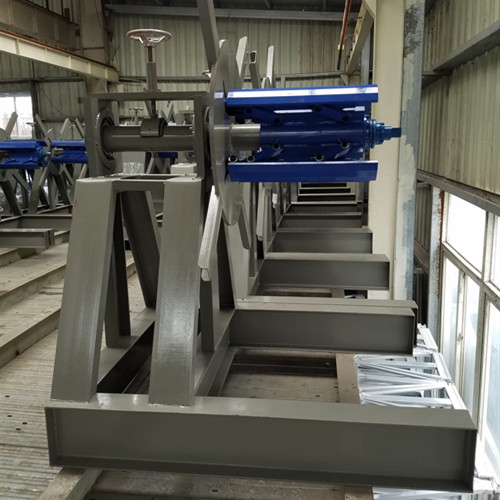

6. Afwikkelaar
C-gordingmachine-afwikkelaar
Eén set handmatige afwikkelaar, niet-aangedreven, handmatig te bedienen krimpen en stoppen van de binnenboring van de stalen spoel
Maximale invoerbreedte: 500 mm, spoel-ID-bereik 470 mm ± 30 mm

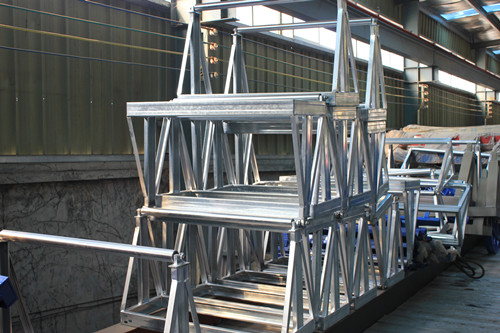

7. C-gording-uitgangsrek
Niet-aangedreven, drie eenheden
